LUMiNODE SDM-DIG-IP

Артикул: LMNDIGIP

Демодулятор LUMiNODE SDM-DIG-IP призначений для двостороннього зв’язку світильників з двостороннім каналом драйвера DALI і блоку управління через лінії електропередач. Демодулятор діє як перетворювач між протоколами QM-50-SSI3 і DALI. Це дозволяє визначати графіки
освітлення з різними рівнями інтенсивності, затримкою і часом диммірування, які будуть використовуватися при виявленні руху (включення).

Ключевые особенности

Двосторонній зв’язок ліній живлення QM-50-SSI3

Управління освітленням в реальному часі

Автономне управління освітленням заздалегіть записаному графіком

Налаштування рівнів інтенсивності управління відповідно до перемикання входу DIN

Регулювання від 0 до 100% в черговому режимі

Призначений для світлодіодного драйвера 0-10

Характеристики

Параметри	Значення

Входящее напряжение; Частота	AC 220 В ~ 240 В; 50 Гц
Потребление	0,5 Вт
Интерфейс передачи данных	Двохстороння лінія живлення QM-50SSI3
Відстань зв’язку	2-х стороннній DALI для одного каналу
Расстояние связи	до 5000 м
Клас захисту	II.
Клас IP- захисту	IP65
Розміри (Д х Ш х В)	123 x 70 x 16,5 мм
Вага	196 г
Діапазон навколишньої температури	-20 °C ~ +75 °C
Температура корпусу	+80 °C
Довжина дроту	250 мм
Відповідність	EN 61 347-1, EN 61 347-2-11, EN 55 015, EN 61 000-3-2, EN 61 547, EN 61 000-3-3

Налаштування інтенсивності диммірювання відповідно до перемикання входу DIN (датчик руху)

Постійний – збільшення рівня до обраного % інтенсивності;

Додатковий – додає обраний % рівня інтенсивності до існуючого рівня;

Освітлення в проміжку часу (s) – утримує рівень інтенсивності після закінчення імпульсу DIN;

Димміруючий крок (ms) – довжина переходу між двома рівнями інтенсивності

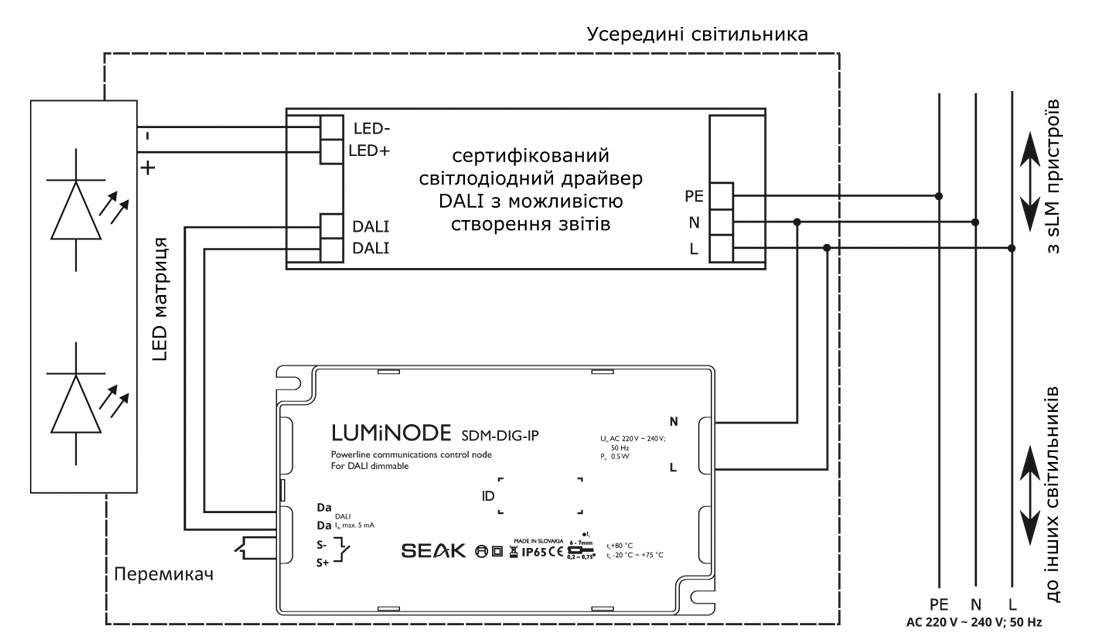

Схема підключення
